Mikä on Plug Valve?

Tulppaventtiilit ovat venttiileitä, joissa on sylinterimäiset tai kartiomaiset "tulpat", joita voidaan kiertää venttiilin rungon sisällä venttiilin läpi kulkevan virtauksen ohjaamiseksi. Tulppaventtiileissä on yksi tai useampi ontto kanava, joka kulkee sivuttain tulpan läpi, jotta neste voi virrata tulpan läpi venttiilin ollessa auki. Tulppaventtiilit ovat yksinkertaisia ja usein taloudellisia.

Miksi valita meidät?

Rikas kokemus

Yrityksen perustajatiimi valmistui mekaanisen ja sähköautomaation pääaineista ja on toiminut venttiiliteollisuudessa yli 20 vuotta. Se on sitoutunut tarjoamaan asiakkaille täydellisen sarjan nesteenhallintaratkaisuja. Se on yritys, joka yhdistää tieteellistä tutkimusta ja kehitystä, Laajamittainen venttiiliyritys, joka yhdistää testauksen ja testauksen, valmistuksen ja myynnin.

Laaja tuotevalikoima

Yritys valmistaa pääasiassa API 6D -putkien palloventtiilejä, luistiventtiilejä, palloventtiilejä, takaiskuventtiilejä, tulppaventtiilejä ja API 609 -sarjan läppäventtiilejä kuudessa kategoriassa, yli 1,000 eritelmillä ja lajikkeilla. Tuotteet kattavat laajasti petrokemian, hiilikemian, ydinvoiman, LNG:n, meren, ilmailun, metallurgian, paperinvalmistuksen ja muut teollisuudenalat.

Täydelliset pätevyydet

Yrityksellä on täydellinen kansainvälinen standardoitu hallintajärjestelmä, se ottaa käyttöön maailman huipputarkkuusvaluteknologian ja nykyaikaisen älykkään elektronisen tunnistusjärjestelmän ja käyttää kehittynyttä SAP-resurssienhallintaa, nauhavaraston hallintajärjestelmää ja ERP-järjestelmää tehtaan tehokkaaseen hallintaan.

Korkeatasoiset tuotteet

Vuosien kovan työn ja kehityksen jälkeen siitä on tullut keskeinen selkäranka venttiiliteollisuudessa. Se on erikoistunut parantamaan erikoisventtiilien innovaatio- ja valmistuskykyä vaativissa teollisuusympäristöissä. Laadukkaat tuotteet ja nopea huoltopalvelu ovat saaneet kiitosta ja luottamusta asiakkailta kotimaassa ja ulkomailla.

ANSI tulppaventtiili

Lisää kyselyyn
Voideltu tulppaventtiili

Lisää kyselyyn
Sleeve Plug Valve

Lisää kyselyyn

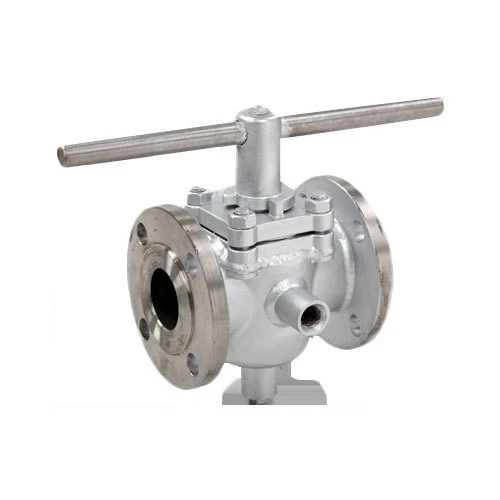

Vaipan tulppaventtiili

Lisää kyselyyn

Plug Valven edut

1. Matala kitkavastus

Tulppaventtiilit on suunniteltu tarjoamaan alhainen kitkavastus, mikä mahdollistaa sujuvan toiminnan ja helpon avaamisen ja sulkemisen. Tämä alhainen kitkavastus vähentää myös venttiilin kulumista ja pidentää sen käyttöikää ja vähentää huoltotarvetta.

2. Tiukka sulku

Toinen tulppaventtiilien etu on niiden kyky tarjota tiivis sulku. Suljettuna sylinterimäinen tai kartiomainen tulppa estää kokonaan nesteen virtauksen ja estää vuodot tai vuotamisen venttiilistä. Tämä tekee tulppaventtiileistä ihanteellisia sovelluksiin, joissa vaaditaan suurta sulkua, kuten kriittisissä prosessisovelluksissa.

3. Yksinkertainen muotoilu

Sulkuventtiilin rakenne on suhteellisen yksinkertainen, ja se koostuu vain muutamasta osasta, mukaan lukien runko, tulppa ja kara. Tämä yksinkertaisuus tekee tulppaventtiileistä helpon valmistaa ja huoltaa, mikä vähentää niiden kokonaiskustannuksia ja lisää niiden saatavuutta.

4. Korkean lämpötilan ja paineenkestävyys

Öljy- ja kaasuteollisuudessa korkeat lämpötilat ja paineet ovat yleisiä. Tämä tekee niistä myös ihanteellisen valinnan sovelluksiin, joissa turvallisuus on huolenaihe.

5. Joustavuus

Sulkuventtiilit tarjoavat suuren joustavuuden suunnittelunsa ja sovelluksensa suhteen. Tämä joustavuus tekee tulppaventtiileistä ihanteellisen valinnan moniin öljy- ja kaasuteollisuuden sovelluksiin.

Sulkuventtiilien huolto

01/

Tee venttiilijärjestelmäkartta
Tee järjestelmäkartta, joka näyttää kaikkien venttiilien sijainnin. Anna numerot kartalla oleville venttiileille ja tee sitten opaskirja, joka näyttää Plug valve -tyypin, koon, sijainnin kuvauksen ja asiaan liittyvät huomautukset. Jotkut yritykset jo vaativat tätä, siinä tapauksessa tarkistavat tiedot ja lisäävät listaamattomia venttiilejä. Hätätilanteessa tämä järjestelmäkartta voi säästää ihmishenkiä ja aikaa.

02/

Säilytä oikeat rasvapistoolin liittimet
Erilaiset venttiilityypit vaativat usein erilliset rasva- tai voiteluliittimet. Esimerkiksi tulppaventtiili saattaa tarvita voitelupuku-injektioliittimen tai "korkean" jättiläisen nappipään liittimen. Näitä kutsutaan joskus "voiteluruuveiksi", ja niissä on joko NPSM-kierre alaspäin tai karkea pultin kierre alaspäin. Täydellinen huoltoharjoitus on, että työkalupakkissasi on saatavilla jokaisen tyyppisiä varaosia.

03/

Voitele tulppaventtiilin tulppa
Vanhojen voitelutulppaventtiileiden päätiiviste on metallista metalliin tulpan ja venttiilin rungon välillä. Kun työntekijän paine kohdistuu venttiiliin voiteluliittimen kautta, se muodostuu voiteluaineen tiivistesäiliöön tulpan alla, lopulta "nostaa" tulpan ja pakottaa sen pois metalli-metallitiivisteestä.

04/

Käytä sovellukseen parasta voiteluainetiivistettä
Venttiilien voiteluaineiden on toimittava venttiilitiivisteinä, ja tiivisteiden on myös toimittava voiteluaineina voidakseen tehdä työnsä oikein. Niiden kaksinkertaisen tarkoituksen vuoksi kutsumme niitä yleensä voiteluainetiivisteiksi.

Tulppaventtiilien tyypit

1.Voideltu tulppaventtiili
Voideltuissa tulppaventtiileissä on tulpparakenteessa pieniä kanavia, joita kutsutaan säteittäisreikiksi, jotka mahdollistavat voiteluaineen virtauksen. Voiteluaine toimii tulpan pituudella ja sen istuinpinnalla. Voiteluaineen ansiosta voidellun tulppaventtiilin sulkeminen, avaaminen ja kuristaminen on helpompaa. Vastaavasti voideltu tulppaventtiili estää korroosiota venttiilissä ja edistää kunnollista tiivistystä suljettuna.

2.Voitelematon tulppaventtiili
Voitelemattomia tulppaventtiilejä käytetään tyypillisesti matalapainejärjestelmissä. Toisin kuin voideltuissa tulppaventtiileissä, voitelemattomissa tulppaventtiileissä ei ole automaattisen voitelun muotoa, ja ne ovat alttiimpia vaurioille ja kulumiselle. Tästä johtuen voitelemattomat venttiilit ovat halvempia kuin voideltuja. Tämän ansiosta voitelemattomat venttiilit sopivat parhaiten sovelluksiin, joissa toimilaitteen vääntömomenttivaatimukset ovat pienet.

3. Moniporttinen tulppaventtiili
Moniporttiset tulppaventtiilit ohjaavat virtaussuuntaa järjestelmässä, jossa on tietyt tulpan ontelot. Tyypillisesti moniporttisissa venttiileissä on enemmän kuin kaksi aukkoa, mutta virtaus on rajoitettu vain kahteen porttiin. Tästä johtuen moniporttisen tulppaventtiilin tulpparakenne on suurin huomioon otettava suunnittelutekijä.

4.Epäkeskinen tulppaventtiili
Epäkeskiset tulppaventtiilit noudattavat epäkeskopolkua tulppaa käytettäessä, mikä tarkoittaa, että tulppa on siirretty istukkarenkaan keskiviivasta. Epäkeskoventtiilin tulppa koskettaa tiivisterengasta vain suljetussa asennossa. Avoin epäkeskotulppa ei kosketa tiivisterenkaaseen venttiilin ollessa auki.

Tulppaventtiilien yleiset teolliset käyttötarkoitukset

01/

Korkeapaineiset virtauslinjat
Nämä tulppaventtiilit kestävät korkeaa painetta, joten niitä käytetään korkeapainesovelluksissa, kuten kierreputkissa, sementoinnissa, happamoinnissa, korkean paineen/lämpötilan materiaaleissa jne.

02/

Ylävirran sovellukset
Tässä käytetään voideltuja tulppaventtiilejä, koska ne eivät tukkeudu ja kestävät syövyttäviä aineita. Ne vaativat asianmukaista huoltoa lyhyin väliajoin näiden olosuhteiden vuoksi.

03/

Virtauksen ohjaus/eristys
Tulppaventtiilit tarjoavat erinomaisen materiaalin virtauksen ohjauksen/eristyksen, koska nämä venttiilit voivat helposti sulkea ja erottaa nesteet välttääkseen saastumisen tai sekoittumisen, mikä on tärkeä menetelmäkohtainen korkeapainesovellus.

04/

Öljy- ja hiililietteet
Tulppaventtiilit eivät tukkeudu helposti, joten ne pystyvät käsittelemään hankaavia materiaaleja, ja ne ovat myös hyviä hallinnassa ja eristämisessä, mikä tekee niistä hyödyllisiä öljy- ja hiililietteiden käsittelyssä.

Valintakriteerit Plug Valve

1. Nestetyyppi
Voitelutulppaventtiilit sopivat paremmin syövyttäville, korkeille lämpötiloille ja paineille sekä hankaaville nesteille.

2. Virtauksen säätötarpeet
2-porttitulppaventtiili riittää yksinkertaiseen päälle/pois-ohjaukseen. 3-porttitulppaventtiili voi tarjota kierto- ja sekoitustoiminnot.

3. Ylläpitoominaisuudet
Jos säännöllinen voitelu ei sovellu, voitelematon tulppaventtiili on parempi vaihtoehto.

4. Materiaalien yhteensopivuus
Varmista, että venttiilin materiaali on yhteensopiva väliaineen kanssa. Esimerkiksi muovinen tai erikoispinnoitettu tulppa voi olla tarpeen syövyttäville aineille.

5. Koko ja liitännät
Venttiilin koon tulee vastata putken kokoa. Päätyliitäntöjen (esim. kierre, hitsattu, laipallinen) tulee olla yhteensopivia olemassa olevan putkiston kanssa asennuksen helpottamiseksi.

Pistoventtiilin komponentit

Sulkuventtiilin runko

Venttiilin rungossa on kaikki venttiilin sisäiset komponentit. Runko liitetään putkiin päätyliitoksen kautta.

Sulkuventtiilin varsi

Venttiilin varsi yhdistää kiekon (tai kiekon) toimilaitteeseen. Tämä auttaa siirtämään toimilaitteen liikkeen pistokelevyyn ja siten avaamaan tai sulkemaan pistokelevyn. Pistoventtiilissä on pieni varsi, joka liitetään levyyn.

Sulkuventtiilin levy

Tulppalevy, joka tunnetaan kartiomaisena kiekkona, toimii tulpana, mikä erottaa tulppaventtiilin ja palloventtiilin. Suurin ero on siinä, miltä levy näyttää. Globe-venttiilissä on sylinterimäinen levy. Tulppaventtiilissä on kiinteä metallikappale, jonka päät ovat kartiomainen.

Tehtaamme

SUNAY on ammattimainen venttiilien valmistaja. Pääkonttori sijaitsee Anfengin teollisuusalueella, Yongjia, Zhejiang. Yritys perustettiin vuonna 2010, ja sen rekisteröity pääoma on 10,8 miljoonaa yuania, ja sillä on kolme holdingyhtiötä. Yrityksen perustajatiimi valmistui mekaanisen ja sähköautomaation pääaineista ja on toiminut venttiiliteollisuudessa yli 20 vuotta. Vuosien kovan työn ja kehityksen jälkeen siitä on tullut keskeinen selkäranka venttiiliteollisuudessa.

FAQ

K: Mikä on plug in -venttiilin tehtävä?

V: Yleensä saatavana lieriömäisinä tai kartiomaisina, tulppaventtiilit ovat neljänneskierroksisia manuaalisia liikeventtiilejä, joita käytetään nesteen virtauksen pysäyttämiseen tai käynnistämiseen. Ne tarjoavat päälle-pois-, soitonohjaus- sekä perus- kohtalaisen kuristuspalvelut.

K: Rasvaatko tulppaventtiilin auki vai kiinni?

V: Kun rasvaat, varmista, että venttiili on auki-asennossa ja tarkkaile rasvapistoolin painemittaria samalla, kun pumppaat rasvaa venttiiliin. Pumppaa rasvaa, kunnes suositeltu rasvanpaine 3,000 PSI on saavutettu.

K: Onko tulppaventtiileillä virtaussuunta?

V: Venttiilit on sijoitettava virtauksen ja mahdollisten siihen kiinnitettyjen toimilaitteiden suuntaamiseksi. Venttiili on suunniteltu toimimaan virtauksella kahteen suuntaan. Venttiiliä käytetään tavallisesti "standardivirtaus"-suunnassa (istuin virtauksen jälkeen) virtauksen ollessa tulpan takaosaa vasten.

K: Mikä tekee tulppaventtiilistä epäkeskisen?

V: Tämän venttiilin ainutlaatuinen ominaisuus on, että sen istukka on irti venttiilin akselista, mikä tarjoaa epäkeskisen toiminnan. Kuva 3 esittää toista siirtymää istuimen ja akselin keskilinjojen välillä. Keskikokoisella venttiilillä voi olla puolen tuuman sekunnin siirtymä.

K: Miksi käyttää tulppaventtiiliä palloventtiilin sijaan?

V: Tulppaventtiilit ovat käyttäjäystävällisempiä kuin palloventtiilit, ja niiden avaaminen ja sulkeminen vaativat vähemmän vääntömomenttia. Sellaisenaan niitä voidaan käyttää sovelluksissa, jotka vaativat minimaalista voimaa. Lisäksi ne tarjoavat suuremman monipuolisuuden sovelluksessa ja pystyvät käsittelemään enemmän nesteitä. Yleisiä sovelluksia ovat kaasu-, nestemäiset polttoaineet ja kuristustehtävät.

K: Mitkä ovat erityyppiset tulppaventtiilit?

V: Pistokeventtiilit voidaan jakaa neljään pääryhmään niiden toimivuuden mukaan. Nämä ryhmät ovat voideltuja, voitelemattomia, moniporttisia ja epäkeskisiä.

K: Voidaanko tulppaventtiilejä käyttää eristämiseen?

V: Epäkeskisiä tulppaventtiilejä voidaan käyttää joko eristykseen/sulku- tai kuristus-/säätöpalveluihin. Ne sopivat ihanteellisesti puhtaiden ja likaisten nesteiden, lietteen, lietteiden ja kaasujen käsittelyyn. Epäkeskeisiä tulppaventtiilejä on saatavana kooissa 15-1800 mm:stä ja niiden lämpötila-alue on jopa 150 celsiusastetta.

K: Minkä tyyppistä voiteluainetta käytetään tulppaventtiileissä?

V: Voiteletussa tulppaventtiilissä on keskellä oleva ontelo, joka on suljettu pohjasta. Lisäksi yläosassa on tiivisteaineen ruiskutusliitin ruiskuttamaan tiivisteainetta tulpan onteloon. Sitten ruiskutusliittimen alapuolella oleva takaiskuventtiili estää tiivisteaineen kääntymisen suunnasta.

K: Kuinka tulppaventtiili tiivistää?

V: Rungon vuorauksen takana olevat rivat keskittävät vuorauksen puristamisen ripsien ja tulpan väliin. Tämä takaa täyden kehämäisen linjatiivisteen. Tulpan ympärillä on myös koko kehän suuntainen tiiviste sekä virtauskanavan ylä- että alapuolella.

K: Kuinka monta kierrosta tulppaventtiilissä on?

V: Tulppaventtiilit on suunniteltu epäkeskeisillä kumilevypinnoilla. Tulppa pyörii 1/4 kierrosta putkien sulkemiseksi. Epäkeskinen istukkatoiminto mahdollistaa tiukemman sulkemisen, kun toimilaitetta säädetään lisäämään pyörimistä.

K: Onko tulppaventtiili sulkuventtiili?

V: Nämä venttiilit ovat neljänneskierrostyyppisiä venttiileitä, kuten läppäventtiilit, tulppaventtiilit on suunniteltu kustannustehokkaaksi ratkaisuksi pumpun ohjaukseen, sulkemiseen ja kuristukseen.

K: Ovatko tulppaventtiilit täynnä?

V: Pyöreä porttitulppa toimitetaan täyden portin tyyppisenä, jossa portin halkaisija on yhtä suuri tai suurempi kuin putken halkaisija. Vakio - pyöreä porttitulppa on portin halkaisija pienempi kuin vastaava putken halkaisija. Kolmas yleinen porttityyppi on timanttiporttipistoke. Sulkuventtiilit ovat voideltuja tai voitelemattomia.

K: Mitä eroa on tulppaventtiilin ja epäkeskisen tulppaventtiilin välillä?

V: Tulppaventtiili on tyypillisesti neljänneskierros (90 asteen kierto) on-off-venttiili, kun taas epäkeskisiä tulppaventtiilejä käytetään usein ohjaussovelluksissa. Pistoke voi olla sylinterimäinen tai kartiomainen, ja se voidaan suunnitella useilla porttikuvioilla. Päätyliitokset ovat tyypillisesti laipallisia, napatyyppisiä tai päittäishitsisiä.

K: Mitkä ovat tulppaventtiilin ominaisuudet?

V: Tulppaventtiilit ovat yksinkertaisia ja taloudellisia. Portit ovat tyypillisesti rungon vastakkaisissa päissä ja vaativat siksi neljänneskierroksen järjestelmän avaamiseksi ja sulkemiseksi. Itse pistoke on ainoa liikkuva elementti.

K: Onko tulppaventtiili lineaarinen vai pyörivä?

V: Yleisimpiä esimerkkejä pyörivistä liikeventtiileistä ovat palloventtiilit, läppäventtiilit, tulppaventtiilit ja palloventtiilit.

K: Mikä ongelma tulppaventtiileissä on?

V: Voitelutulppaventtiilit epäonnistuvat usein huonon voitelun vuoksi, mikä voi aiheuttaa venttiilin istukan ja muiden osien hankaamista, kitkaa ja eroosiota. Näissä tapauksissa tiimimme saattaa joutua kunnostamaan koneistetut pinnat ja vaihtamaan eri komponentteja venttiilin palauttamiseksi toimintakuntoon.

K: Miksi sitä kutsutaan tulppaventtiiliksi?

V: Tulppaventtiilit ovat venttiileitä, joissa on sylinterimäiset tai kartiomaiset "tulpat", joita voidaan kiertää venttiilin rungon sisällä venttiilin läpi kulkevan virtauksen ohjaamiseksi. Tulppaventtiileissä on yksi tai useampi ontto kanava, joka kulkee sivuttain tulpan läpi, jotta neste voi virrata tulpan läpi venttiilin ollessa auki.

K: Kuinka tunnistat tulppaventtiilin?

V: Tulppaventtiili on neljänneskierros pyörivä manuaalinen venttiili. Se käyttää lieriömäistä tai kartiomaista tulppaa (tulpan muotoinen levy) mahdollistamaan tai estämään suoran virtauksen rungon läpi. Tulppaventtiilit tarjoavat suoran kulun porttien läpi, jotta neste voi virrata avautuvan tulpan läpi minimaalisella turbulenssilla.

K: Minkä tyyppistä venttiiliä ei koskaan tulisi käyttää virtausnopeuden kuristamiseen?

V: Luistiventtiilejä ei ole tarkoitettu kuristukseen. Ne on suunniteltu siten, että suurella nopeudella virtaava väliaine voi täristä ja nopeasti syövyttää tai repiä osittain avoimen venttiililevyn irti sen istukasta.

K: Mitä venttiiliä ei saa käyttää kuristukseen?

V: Läppäventtiilit, kuten palloventtiilit, toimivat 1/4 kierrosta. Niitä käytetään yleensä suurten kaasu- tai nestevirtojen, mukaan lukien lietteiden, käsittelyyn, mutta niitä ei tule käyttää kuristukseen pitkiä aikoja. Ne ovat myös erittäin kompakteja verrattuna laipallisiin oviin ja palloventtiileihin.

Meidät tunnetaan yhtenä johtavista tulppaventtiilien valmistajista ja toimittajista Kiinassa. Toivotamme sinut lämpimästi tervetulleeksi ostamaan tai tukkumyyntiin räätälöityjä tulppaventtiiliä kilpailukykyiseen hintaan tehtaaltamme. Ota yhteyttä saadaksesi lisätietoja.
